pcb板上錫不良的原因及改善措施

  • 發表時間:2021-12-26 10:08:37
  • 作者:工藝工程師
  • 來源:新聞中心
  • 人氣:
  • 本文有728個文字,預計閱讀時間2分鐘

  相信大部分玩SMT工藝的朋友在碰到這類SMD零件吃錫不良時,最開始都會先懷疑是否為錫膏(solder paste)印刷不良(鋼網的厚度、開孔、壓力等)、錫膏過時效氧化、SMD零件腳氧化、或是回流焊的溫度曲線沒有調好。

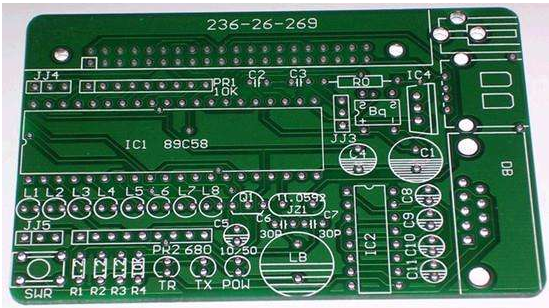

pcb板上錫不良的原因及改善措施

  pcb出現上錫不良一般和PCB空板表面的潔凈度相關,沒有污染的話基本上不會有上錫不良,二是, 上錫時本身的助焊劑不良,溫度等。

  PCB板上錫不良的原因:

  1、板面鍍層有顆粒雜質,或基板在制造過程中有打磨粒子遺留在了線路表面。

  2、板面附有油脂、雜質等雜物,亦或者是有硅油殘留

  3、板面有片狀電不上錫,板面鍍層有顆粒雜質。

  4、高電位鍍層粗糙,有燒板現象,板面有片狀電不上錫。

  5、基板或零件的錫面氧化及銅面晦暗情形嚴重。

  6、一面鍍層完整,一面鍍層不良,低電位孔邊有明顯亮邊現象。

  7、低電位孔邊有明顯亮邊現象,高電位鍍層粗糙,有燒板現象。

  8、焊接過程中沒有保證足夠的溫度或時間,或者是沒有正確的使用助焊劑

  9、低電位大面積鍍不上錫,板面有輕微暗紅色或紅色,一面鍍層完整,一面鍍層不良。

  PCB板電錫不良情況的改善及預防方案:

  1.藥水成份定期化驗分析及時添補加、增加電流密度、延長電鍍時間。

  2.不定時檢查陽極的消耗量合理的補加陽極。

  3.赫氏槽分析調整光劑含量。

  4.合理的調整陽極的分布、適量減小電流密度、合理設計板子的布線或拼板、調整光劑。

  5.加強鍍前處理。

  6.減小電流密度、定期對過濾系統進行保養或弱電解處理。

  7.嚴格控制貯存過程的保存時間及環境條件,制作過程嚴格操作。

  8.使用溶劑洗凈雜物,如果是硅油,那么就需要采用專門的清洗溶劑進行洗刷

  9.控制PCB焊接過程中溫度在55-80℃并保證有足夠的預熱時間

  10.正確使用助焊劑。

  以上就是小編整理的關于“pcb板上錫不良的原因及改善措施”,希望對大家有所幫助,如還有不清楚的地方,請聯系我司客服為您解答。
